1）驱动方案

      BP2335是一款带有PFC的高精度降压型LED恒流控制器，具有有源功率因数校正电路，可以实现很高的功率因数和很低的总谐波失真，内置功率MOS管，工作在电感电流临界连续模式(BCM),开关损耗小，电源效率高，下图是电源原理图。

 图1  电源原理图

2）高压启动和供电电路

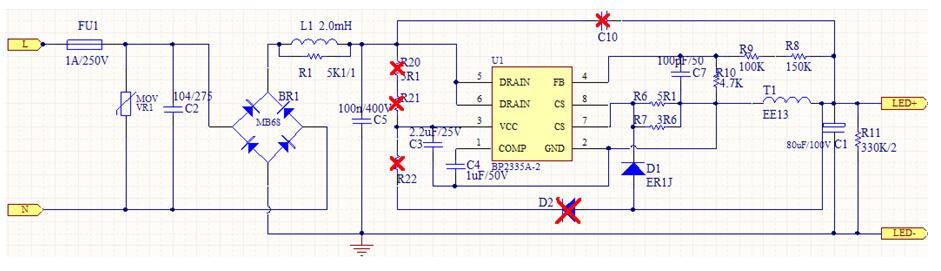

图2  无需外部供电原理图

在系统上电后，母线电压通过内部高压启动和供电电路给Vcc引脚的电容充电，当Vcc电压上升到启动阈值电压后，芯片内部开始工作，COMP脚电压被快速上拉到1.5V并开始逐渐上升，电感电流也随之上升，从而实现LED电流的软启动，有效防止输出电流过冲。

通过图2可知无需外部启动电阻和供电回路，可省去3个电阻、一个二极管和EMC高压电容，启动速度快，损耗低，更低成本，实现更小体积。

3）恒流控制，输出电流设置

LED输出电流计算设置：

Vref是内部基准电压

Rcs为电流采样电阻的值

4）反馈网络

通过FB引脚来检测输出电流过零的状态，FB引脚阈值电压设置在0.2V，同时FB引脚也可以用来探测输出过压保护(OVP),阈值为1.6V。FB的上下分压电阻比率可以设置为：

R_FBL的电阻一般设置在5.1K欧姆或者更小，此电源开路保护电压V_OVP大概为90V。同时为了加强FB节点抗噪声能力，在FB下分压电阻(R10)上并联一个100pF/50V的电容C7

5）多重保护功能

该电源具有多重保护功能以加强系统可靠性，包括LED开路保护、LED短路保护、芯片供电欠压保护、采样电阻开路保护、过热保护。

当LED开路时，输出电压逐渐上升，FB脚检测电压高于OVP保护阈值时，会触发保护逻辑并停止开关工作，内部高压停止对Vcc充电，Vcc电压下降到欠压保护阈值时，系统重启，系统不断检测状态，如果故障解除，系统会重新开始正常工作。

当LED短路时，系统工作在7KHz低频，以减小短路功耗。

当变压器饱和时，CS引脚峰值电压会比较高，当上升到1.5V时，开关停止工作，此逐周期限流功能可以保护功率MOS管、功率电感和输出二极管。

IC具有过热调节功能，在驱动电流过热时减小输出电流，从而控制温升，以提高系统的可靠性，内部设定温度点为140度。

6）主要技术参数

    表1-1、表1-2、表1-3、表1-4分别是电参数。

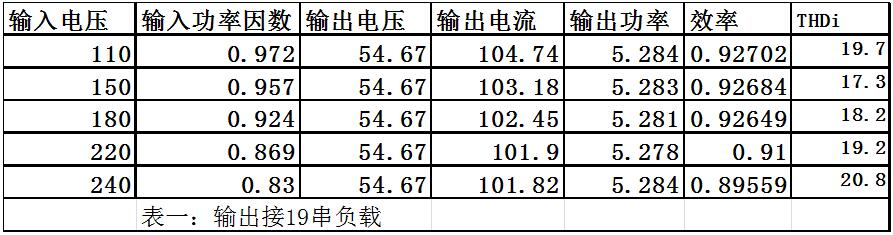

表1-1　电参数1

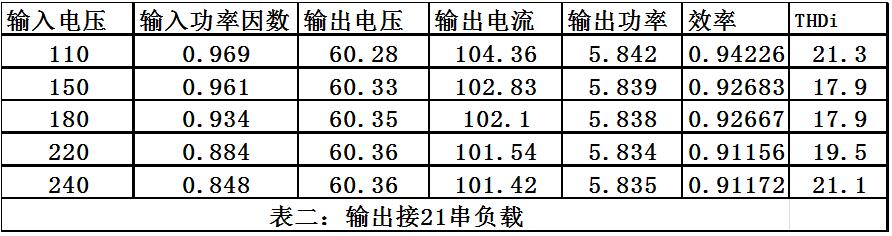

表1-2 电参数2

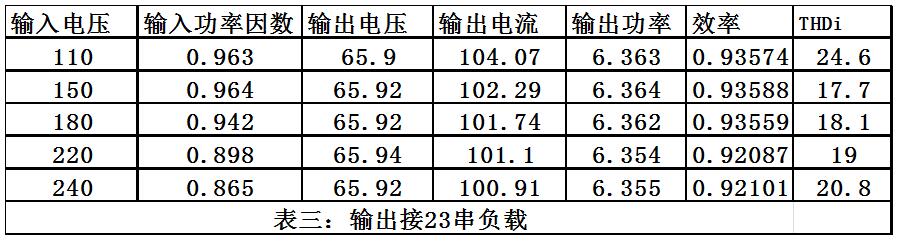

表1-3 电参数3

表1-4 电参数4

从电参数表中可以直观看出，该款电源具有可靠稳定的工作能力、负载调整率高、高恒流精度、高效率、高功率因数等性能，不仅可以适配全球电压，而且外围应用电路非常简单。同时该款电源只需要较少的元器件就可以实现浪涌1000V和过EMC，电源尺寸小，对于电源效率、PF和安装体积有要求的地方用此电源更佳，开关电源的调整管工作在BCM模式，因而发热量小，撇除了传统线性电源发热大、体积大、寿命短、容易烧毁、可靠性低、恒流精度低等不足，节省了电源成本。免调试，提高了生产效率，增加功率因素校正电路，自动检测工作，优化了电磁干扰。

      应用于：球泡灯，射灯，日光灯，筒灯等室内LED照明灯具。
